【酒醒梦已残地学训练营开发工具】用MapStudioX一键绘制交通位置图——地学工作者的效率神器

在地质、地理、环境等地学相关项目中，交通位置图是必不可少的基础图件。无论是项目立项、成果汇报，还是论文发表，一张清晰准确的交通位置图都能让您的成果增色不少。

然而，传统绘制交通位置图的方式往往依赖ArcGIS、MapGIS等专业软件，不仅软件昂贵、学习周期长，而且操作繁琐，对计算机配置要求高。今天，我要向大家推荐一款免费、轻量、易用的地图工具——MapStudioX，让交通位置图的绘制变得简单高效。

02

什么是交通位置图？

交通位置图（也称交通位置示意图）是用于展示研究区地理位置、交通路线、周边城市及重要地物的基础地图。它通常包含以下要素：

• 研究区位置：用醒目符号标注项目所在位置

• 交通网络：铁路、高速公路、国道等交通线路

• 居民点：主要城市、乡镇等

• 水系：主要河流、湖泊征

• 坐标网格：经纬网或公里 网格

• 图例和比例尺：便于读图和理解

一张好的交通位置图，应该做到简洁明了、重点突出、信息准确。

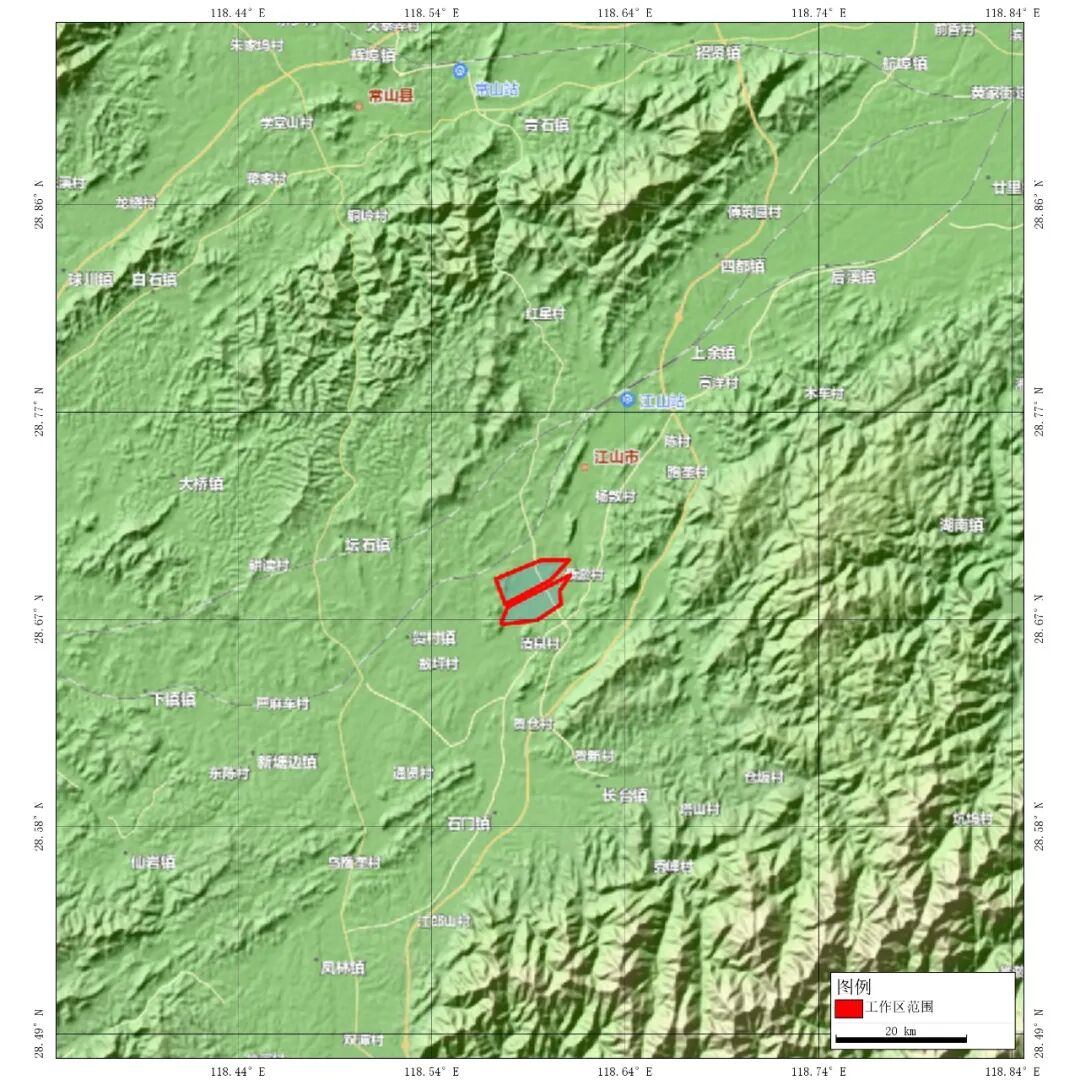

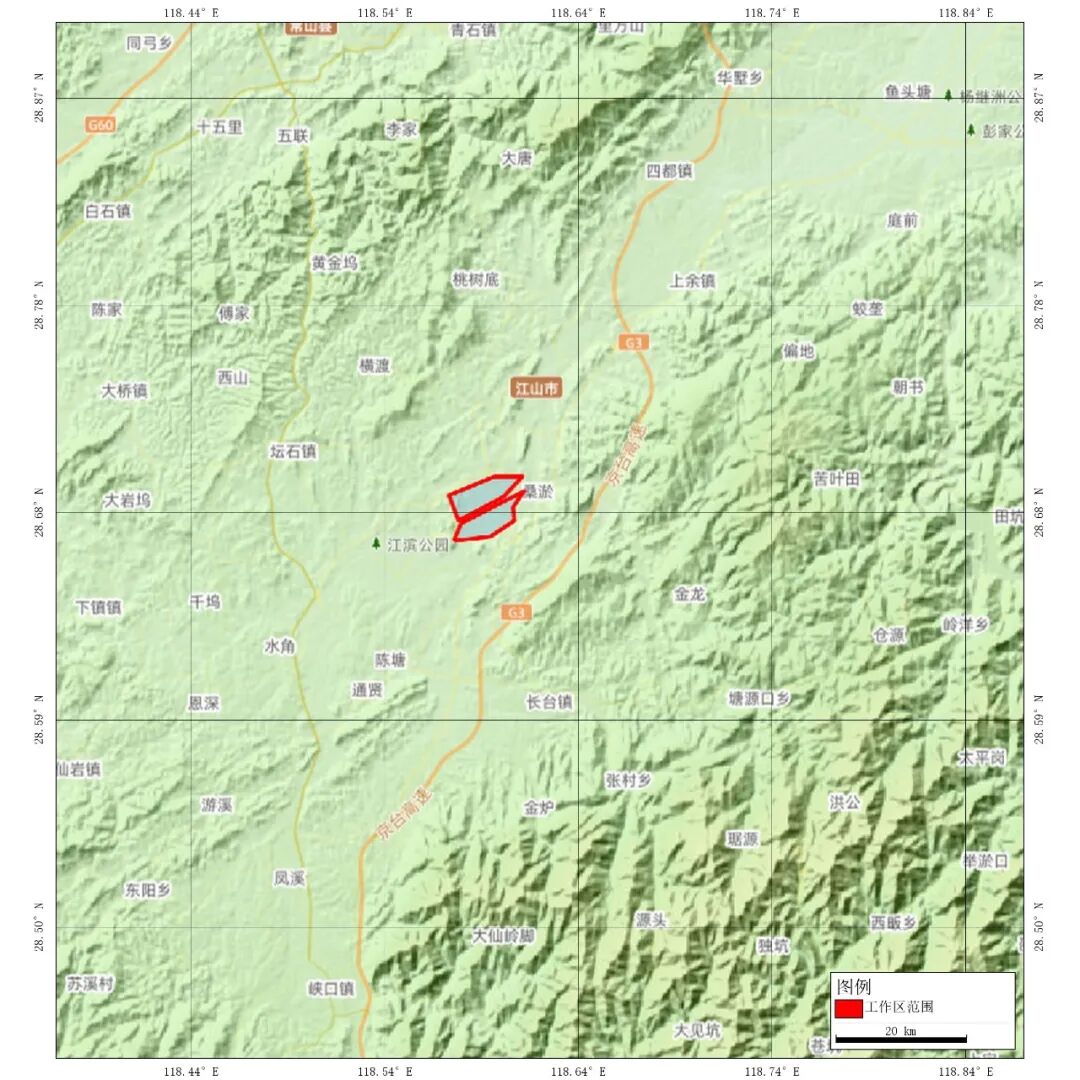

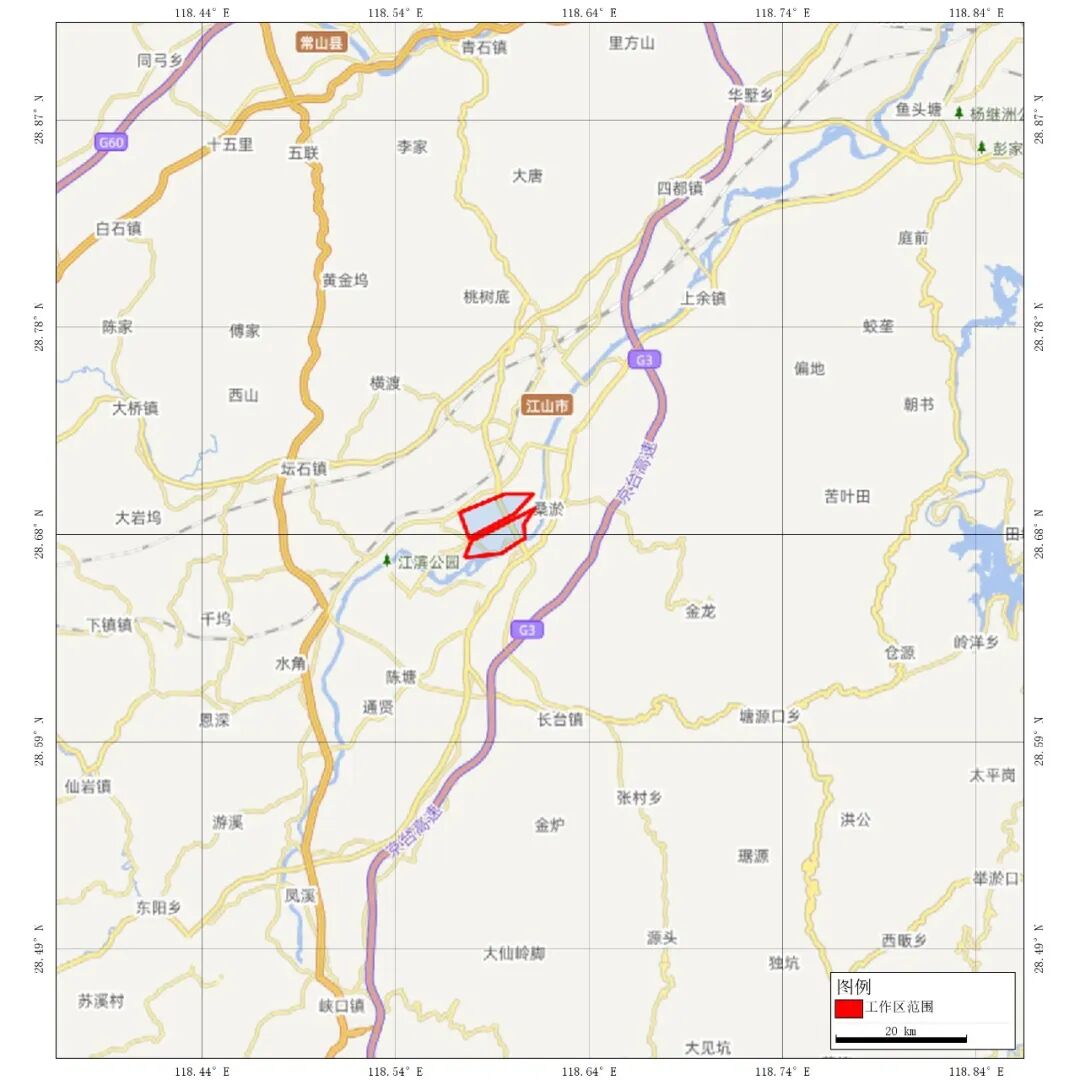

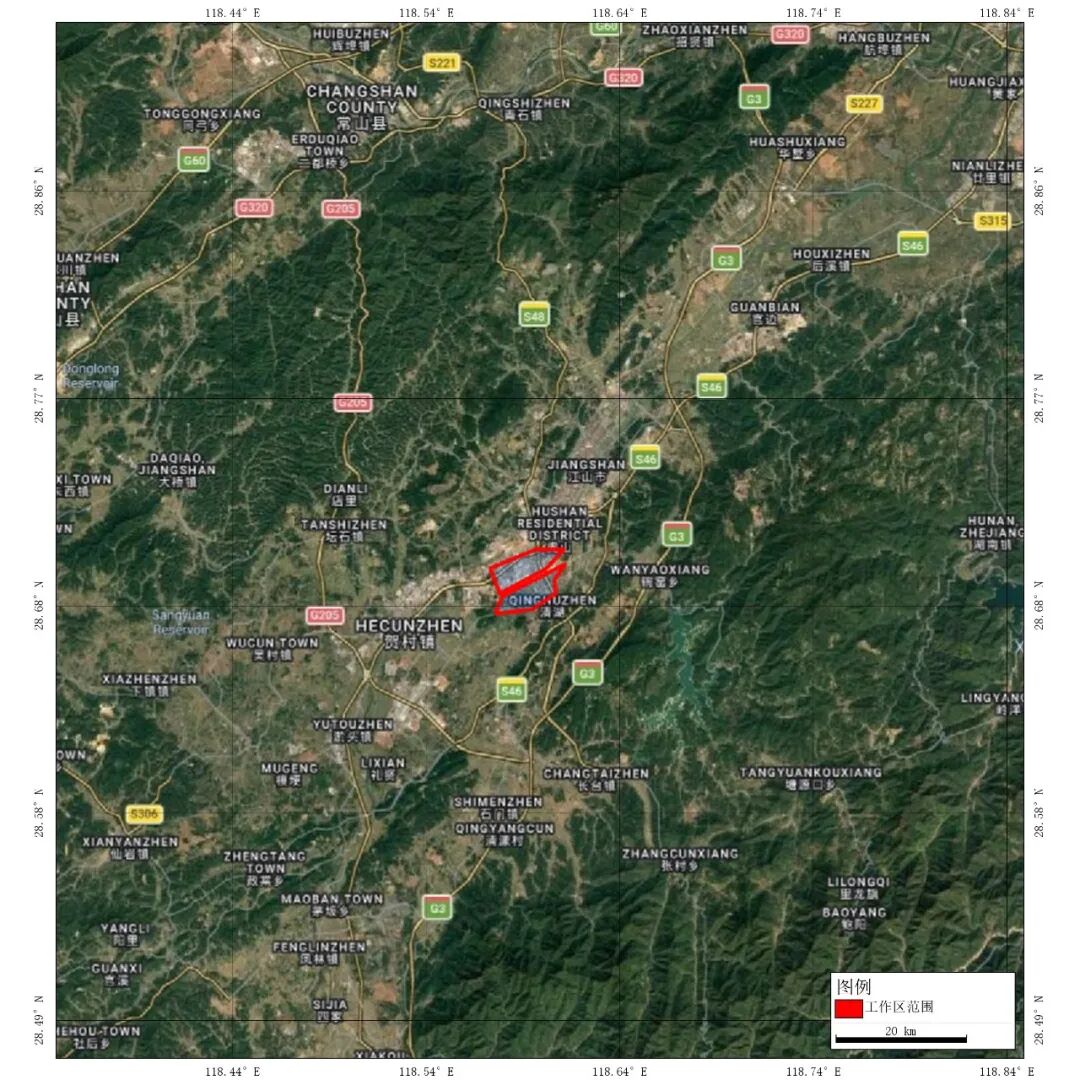

多图源交通位置图

03

MapStudioX 简介

MapStudioX 是酒醒梦已残地学训练营开发的一款多源在线地图工具，它具备以下核心功能特点：

• 多源底图切换:
  卫星影像（天地图、星图地球、Google、ArcGIS Online等）

• 矢量数据导入:支持 Shapefile、KML/KMZ、GPX、DXF 等多种格式;自动坐标转换（支持自定义坐标系）;可设置点、线、面的样式

• 绘图工具:支持绘制点、线、面、圆形等图形;可自定义颜色、线宽、填充透明度;支持多种点符号（圆形、方形、三角形）

• 智能出图:一键导出高清 JPG 图片（300 DPI）;自动添加经纬网和坐标标注;自动生成图例;智能比例尺

• 矢量数据管理:图层可见性控制;图层样式编辑;图例自动生成

04

实战教程：用 MapStudioX 绘制交通位置图

下面，我将以一个实际项目为例，手把手教您如何使用 MapStudioX 绘制一张专业的交通位置图。

步骤1：准备数据

假设我们要绘制某研究区的交通位置图，需要准备以下数据：研究区范围：可以是 Shapefile 格式的矢量边界,也可以是dxf\xlsx等其他格式

步骤2：打开 MapStudioX 并加载底图

1. 启动 MapStudioX，主界面如下：
2. 左侧：图源列表、矢量图层管理、出图工具、比例尺控制、属性编辑

3. 右侧：地图显示区域

4. 在底图/注记图源中，勾选以下图层：

5. ✅ 天地图-影像底图（清晰的卫星影像）
6. ✅ 天地图-影像注记（道路、居民点标注）

💡 提示：也可以根据需要选择"星图地球影像"、"Google Satellite"等其他底图。

步骤4：定位到研究区

1. 双击导入的矢量数据，自动缩放到研究区位置。
2. 使用鼠标滚轮或比例尺控制功能快速缩放：
3. 在"选择或输入目标比例尺"下拉框中输入 10万
4. 软件会自动计算并跳转到合适的缩放级别

步骤5：编辑矢量样式

1. 在矢量图层树中，点击刚刚导入的图层。
2. 右侧图形属性编辑面板会显示该图层的样式选项：

3. 边框线宽：建议设置为 2

4. 边框颜色：点击"选择颜色"按钮，选择红色（#FF0000）

5. 填充颜色：点击"选择填充色"按钮，选择红色

6. 填充透明度：建议设置为 0.2（轻微填充）

7. 点击地图空白处，可以看到更新后的样式效果。

步骤6：调整地图范围

1. 缩放和拖动地图，使研究区位于地图中央。
2. 确保四周留有足够边距，以便添加经纬网和图例。

步骤7：设置图例

1. 勾选显示图例选项。
2. 软件会自动根据矢量图层的名称和样式生成图例。

步骤8：导出地图

1. 点击导图地图按钮。
2. 选择保存路径和文件名（默认格式为 JPG，300 DPI）。
3. 软件会自动：截取当前地图视图；添加经纬网和坐标标注；添加图例和比例尺

4. 保存为高清 JPG 图片

5. 等待进度条完成，提示"导出成功"。




05

获取 MapStudioX

下载方式

1. 微信公众号：关注「酒醒梦已残」微信公众号，后台回复"MapStudioX"获取下载链接。

2. 微信技术交流群，添加酒醒梦已残微信，邀请加入Excel&Word&GIS自动化交流群

06

结语

MapStudioX 是一款专为地学工作者设计的轻量级地图工具，它能帮助您快速绘制专业的交通位置图，显著提升工作效率。

如果您觉得这款软件有用，请： - 关注微信公众号「酒醒梦已残」，获取更多地学实用工具和教程

您的支持和反馈，是我持续开发的动力！
